Arus Listrik Searah – Pengertian, Rangkaian, Sumber, Contoh Soal

Posted on

Arus listrik searah (DC) merupakan salah satu konsep fundamental dalam dunia listrik yang telah menjadi tulang punggung bagi perkembangan teknologi modern. Dalam pembahasan ini, kita akan menjelajahi berbagai aspek yang terkait dengan arus listrik searah, mulai dari konsep dasar hingga aplikasinya dalam berbagai perangkat elektronik.

Arus listrik searah memiliki sifat konsisten dalam mengalir dalam satu arah, membedakannya dari arus bolak-balik. Konsep ini ditemukan pada berbagai peralatan sehari-hari, seperti baterai, sumber daya portabel, hingga berbagai sistem kontrol elektronik. Untuk memahami bagaimana arus listrik searah berinteraksi dengan perangkat dan sistem, kita akan melihat hukum-hukum yang mengaturnya, peran komponen seperti resistor dan kapasitor, serta aplikasi praktis dalam kehidupan sehari-hari.

Dengan memahami arus listrik searah, kita dapat membuka pintu ke dalam dunia elektronika modern dan berkontribusi pada pemahaman yang lebih mendalam terkait sirkuit, daya, dan teknologi berbasis listrik. Mari kita mulai perjalanan ini untuk mengeksplorasi esensi dan aplikasi arus listrik searah yang membentuk dasar dari banyak inovasi teknologi yang kita nikmati saat ini.

Baca Juga : Hukum Gauss

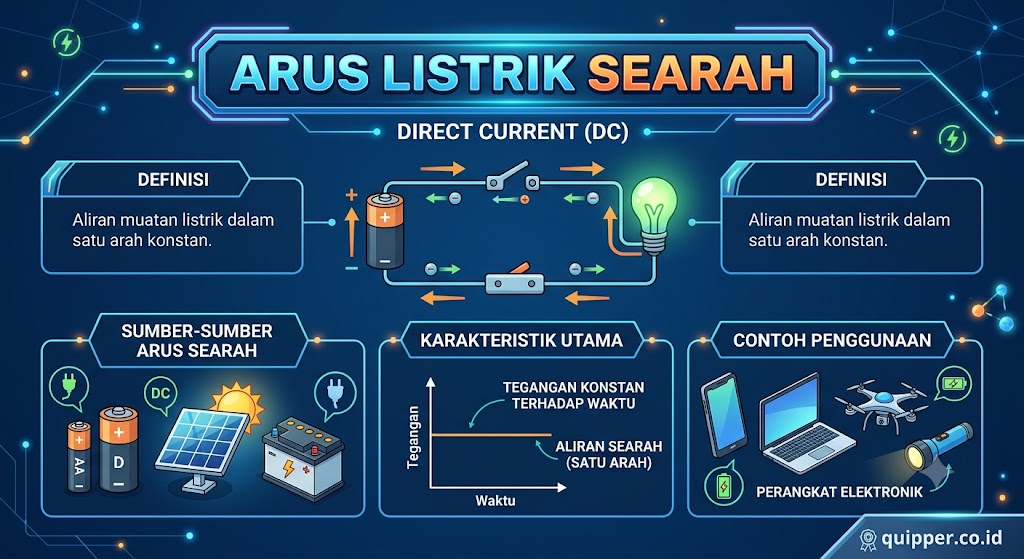

Pengertian Arus Listrik Searah

Arus Listrik Searah
Arus Listrik Searah

Arus listrik searah (DC) merujuk pada jenis arus listrik yang mengalir dalam satu arah yang tetap sepanjang waktu. Ini berbeda dengan arus listrik bolak-balik (AC) yang mengalir secara bergantian antara dua arah. Arus searah dapat dihasilkan oleh berbagai sumber daya listrik, termasuk baterai, sel surya, dan generator searah.

Konsep dasar dari arus listrik searah melibatkan aliran muatan listrik positif atau negatif dalam satu arah tertentu dalam suatu rangkaian. Sifat ini menjadikan arus listrik searah ideal untuk berbagai aplikasi di mana kestabilan arah aliran arus sangat penting.

Pada umumnya, arus listrik searah memiliki beberapa karakteristik kunci, seperti kontinuitas arah aliran, yang berarti arahnya tidak berubah sepanjang waktu. Selain itu, tegangan dalam arus listrik searah cenderung tetap sepanjang waktu, memberikan kestabilan pada perangkat yang menggunakan sumber daya ini.

Aplikasi arus listrik searah melibatkan berbagai bidang, termasuk elektronika konsumen, sistem kelistrikan kendaraan, telekomunikasi, dan banyak lagi. Banyak perangkat elektronik, seperti pengisi daya ponsel atau lampu LED, menggunakan arus listrik searah karena kemudahan penggunaan dan stabilitasnya.

Penting untuk memahami sifat dan karakteristik arus listrik searah dalam rangka merancang dan memahami kinerja perangkat listrik. Dengan pemahaman yang baik tentang arus listrik searah, kita dapat lebih efektif menggunakan teknologi dan memahami bagaimana arus listrik searah berperan dalam memenuhi kebutuhan kelistrikan di berbagai sektor kehidupan sehari-hari.

Hukum Hukum Arus Listrik Searah

Gejala Listrik
Gejala Listrik

Hukum-hukum dalam arus listrik searah (DC) merupakan prinsip-prinsip dasar yang mengatur perilaku arus listrik dalam suatu rangkaian searah. Berikut adalah beberapa hukum utama yang terkait dengan arus listrik searah:

1. Hukum Ohm:

  • Rumus: V=I×R
  • Hukum Ohm menyatakan bahwa tegangan (V) dalam suatu rangkaian searah sebanding dengan hasil perkalian antara arus (I) dan resistansi (R).
  • Hukum ini digunakan untuk menghitung tegangan, arus, atau resistansi dalam suatu rangkaian searah.
Baca Juga :   Arti Mimpi Pacar Selingkuh

2. Hukum Kirchhoff Pertama (Hukum Arus):

  • Hukum ini menyatakan bahwa total arus yang masuk ke suatu simpul (titik pertemuan) dalam suatu rangkaian harus sama dengan total arus yang keluar dari simpul tersebut.
  • Memberikan dasar bagi analisis arus dalam suatu rangkaian searah.

3. Hukum Kirchhoff Kedua (Hukum Tegangan):

  • Hukum ini menyatakan bahwa total penjumlahan tegangan pada suatu loop (lingkaran tertutup) dalam suatu rangkaian searah sama dengan total penurunan tegangan pada loop tersebut.
  • Digunakan untuk mengukur tegangan dalam berbagai elemen komponen suatu rangkaian.

4. Hukum Daya:

  • Rumus: P=V×I
  • Hukum ini menyatakan bahwa daya (P) dalam suatu rangkaian searah dapat dihitung dengan mengalikan tegangan (V) dan arus (I).
  • Menunjukkan jumlah energi yang dikonsumsi atau dihasilkan oleh suatu elemen dalam rangkaian.

5. Hukum Kombinasi Resistor (Hukum Seri-Paralel):

  • Memberikan dasar untuk menghitung total resistansi dalam rangkaian yang terdiri dari resistor-resistor yang disusun secara seri atau paralel.
  • Rangkaian seri menyebabkan penambahan resistansi, sedangkan rangkaian paralel menghasilkan kombinasi yang invers.

6. Hukum Superposisi:

  • Hukum ini menyatakan bahwa respons atau efek dari beberapa sumber tegangan atau arus dalam suatu rangkaian dapat dihitung secara terpisah dan kemudian dijumlahkan.
  • Berguna ketika terdapat beberapa sumber daya dalam suatu rangkaian.

7. Hukum Millman:

  • Digunakan untuk menghitung tegangan pada titik tertentu dalam suatu rangkaian yang terdiri dari beberapa sumber tegangan paralel dengan resistansi masing-masing.

Hukum-hukum ini bersifat mendasar dalam analisis dan perancangan rangkaian listrik searah. Dengan memahami prinsip-prinsip ini, insinyur dan teknisi dapat merancang, menganalisis, dan memahami kinerja berbagai sistem listrik searah dengan lebih baik.

Rangkaian Listrik Arus Searah

Rangkaian hambatan listrik merujuk pada susunan atau konfigurasi serangkaian resistor dalam suatu rangkaian listrik. Hambatan ini dapat diatur dalam berbagai bentuk dan pola untuk mencapai tujuan tertentu dalam mengendalikan arus listrik, tegangan, atau daya dalam suatu sistem. Berikut adalah beberapa bentuk rangkaian hambatan listrik yang umum:

1. Rangkaian Seri:

  • Dalam rangkaian seri, resistor-resistor disusun berurutan sehingga arus yang mengalir melalui satu resistor juga harus melewati resistor lainnya.
  • Total hambatan (R_total) dalam rangkaian seri dihitung dengan menjumlahkan resistansi masing-masing resistor (R_1 + R_2 + … + R_n).

2. Rangkaian Paralel:

  • Dalam rangkaian paralel, ujung resistor-resistor dihubungkan satu sama lain sehingga arus dapat mengalir melalui beberapa resistor secara bersamaan.
  • Total hambatan dalam rangkaian paralel dihitung menggunakan rumus 1total=1- 1+1 – 2+…+1Rtotal​1​=R1​1​+R2​1​+…+Rn​1​.

3. Campuran Seri dan Paralel:

  • Beberapa resistor dapat diatur secara kombinasi antara seri dan paralel untuk mencapai karakteristik hambatan yang diinginkan.
  • Metode analisis seperti hukum Ohm dan hukum Kirchhoff digunakan untuk menghitung total hambatan dalam rangkaian campuran.

4. Potensiometer:

  • Potensiometer adalah resistor variabel yang dapat diatur untuk mengubah hambatan dalam suatu rangkaian.
  • Digunakan untuk mengendalikan arus atau tegangan dalam suatu sirkuit.

5. Rangkaian Jembatan Wheatstone:

  • Rangkaian ini digunakan untuk mengukur resistansi yang tidak diketahui dengan memanfaatkan prinsip keseimbangan jembatan.
  • Digunakan dalam instrumen pengukuran presisi.

6. Rangkaian Divider Tegangan:

  • Rangkaian ini menggunakan resistor untuk membagi tegangan pada suatu titik tertentu dalam rangkaian.
  • Berguna dalam aplikasi seperti pembagi tegangan atau sensor tegangan.

7. Rangkaian RC (Resistor-Capacitor):

  • Rangkaian ini terdiri dari resistor dan kapasitor yang digunakan bersama untuk menghasilkan respons tertentu terhadap sinyal listrik.
  • Digunakan dalam filter, penguat, dan rangkaian waktu.

8. Rangkaian RL (Resistor-Inductor):

  • Kombinasi resistor dan induktor dalam suatu rangkaian RL memberikan respons khusus terhadap arus listrik.
  • Digunakan dalam aplikasi filter, penguat, dan rangkaian waktu.

Rangkaian hambatan listrik memiliki peran krusial dalam mendesain sirkuit elektronik, mengontrol aliran arus listrik, dan mencapai fungsi tertentu dalam berbagai aplikasi. Pemahaman yang baik terhadap berbagai tipe rangkaian hambatan memungkinkan insinyur listrik untuk merancang sirkuit yang efisien dan sesuai dengan kebutuhan spesifik.

Baca Juga :   Arti Mimpi Melihat Ular

Hukum Ohm Arus Listrik Searah

Hukum Ohm Arus Listrik Searah

Hukum Ohm adalah prinsip dasar dalam listrik yang menjelaskan hubungan antara tegangan, arus, dan resistansi dalam suatu rangkaian. Hukum Ohm ini berlaku untuk arus listrik searah (DC) maupun arus listrik bolak-balik (AC). Rumus Hukum Ohm dinyatakan sebagai berikut:

V=I×R

Di mana:

  • V adalah tegangan dalam volt (V),
  • I adalah arus dalam ampere (A),
  • R adalah resistansi dalam ohm (ΩΩ).

Penjelasan Hukum Ohm untuk Arus Listrik Searah:

  • Tegangan (V): Tegangan atau beda potensial adalah gaya dorong yang mendorong arus listrik untuk mengalir dalam suatu rangkaian. Tegangan diukur dalam volt dan dapat diartikan sebagai energi potensial per muatan listrik. Hukum Ohm menyatakan bahwa tegangan (V) dalam suatu rangkaian searah sebanding dengan hasil perkalian antara arus (I) dan resistansi (R).
  • Arus (I): Arus listrik mengukur seberapa besar muatan listrik yang mengalir melalui suatu rangkaian dalam satu waktu tertentu. Satuan arus adalah ampere (A). Hukum Ohm menyatakan bahwa arus dalam suatu rangkaian searah sebanding dengan tegangan (V) dan invers proposional dengan resistansi (R).
  • Resistansi (R): Resistansi mengukur seberapa besar hambatan yang dihadapi arus listrik saat mengalir melalui suatu rangkaian. Resistansi diukur dalam ohm (ΩΩ). Hukum Ohm menyatakan bahwa resistansi (R) dalam suatu rangkaian searah sebanding dengan tegangan (V) dan invers proposional dengan arus (I).

Contoh Penerapan Hukum Ohm:

Misalnya, jika kita memiliki suatu rangkaian searah dengan tegangan sebesar 12 volt dan resistansi sebesar 4 ohm, kita dapat menggunakan Hukum Ohm untuk menghitung arus yang mengalir melalui rangkaian tersebut. Rumusnya menjadi – I=RV​, sehingga – =12 V4 Ω=3 AI=4Ω12V​=3A.

Hukum Ohm memberikan dasar yang kuat dalam analisis rangkaian listrik searah dan sangat penting dalam perancangan, pemeliharaan, dan pemecahan masalah dalam dunia teknik dan listrik.

Sumber Arus Listrik Searah

Sumber arus listrik searah (DC) merupakan perangkat atau sistem yang menghasilkan arus listrik yang mengalir dalam satu arah yang tetap. Sumber-sumber ini mencakup berbagai teknologi dan prinsip dasar yang memungkinkan konversi energi dari bentuk lain menjadi arus listrik searah. Penjelasan lebih rinci tentang beberapa sumber arus listrik searah ini adalah sebagai berikut:

1. Baterai:

Baterai adalah salah satu sumber arus listrik searah yang paling umum digunakan dalam kehidupan sehari-hari. Baterai bekerja berdasarkan prinsip reaksi kimia di dalamnya. Ketika sebuah perangkat dihubungkan ke baterai, reaksi kimia antara zat kimia di dalam baterai menghasilkan aliran listrik. Baterai sangat portabel dan dapat digunakan dalam berbagai perangkat, mulai dari perangkat elektronik konsumen hingga kendaraan listrik.

2. Sel Surya:

Sel surya atau panel surya mengubah energi matahari menjadi arus listrik searah melalui efek fotovoltaik. Setiap sel surya terdiri dari bahan semikonduktor yang menangkap foton cahaya matahari dan mengubahnya menjadi arus listrik. Sel surya banyak digunakan untuk menghasilkan energi listrik terbarukan dan berkelanjutan.

3. Generator Searah:

Generator searah adalah perangkat yang menghasilkan arus listrik searah melalui prinsip elektromagnetisme. Ketika konduktor bergerak melalui medan magnet, terjadi perubahan fluks magnetik yang menghasilkan arus listrik. Generator ini sering digunakan dalam pembangkit listrik, termasuk pembangkit listrik tenaga air, untuk menghasilkan daya listrik yang stabil.

4. Dinamo:

Dinamo adalah sumber arus listrik searah yang menggunakan energi mekanis untuk menghasilkan listrik. Ketika roda atau bagian mekanis lainnya berputar, dinamo menghasilkan arus listrik melalui induksi elektromagnetik. Dinamo sering diterapkan dalam kendaraan bermotor, seperti sepeda atau sepeda motor, untuk menghasilkan daya listrik untuk penerangan atau perangkat lainnya.

5. Konverter Daya:

Konverter daya atau power supply merupakan perangkat yang mengubah arus listrik bolak-balik menjadi arus listrik searah atau sebaliknya. Ini umumnya digunakan dalam perangkat elektronik modern untuk menyediakan tegangan dan arus yang sesuai dengan kebutuhan perangkat tersebut.

Baca Juga :   Kode Alam Ikan Gurame 2D 3D 4D Erek Erek dan Primbon

6. Thermocouple:

Thermocouple adalah perangkat yang menghasilkan arus listrik searah berdasarkan perbedaan suhu antara dua ujung logam yang berbeda. Prinsip ini dikenal sebagai efek Seebeck. Thermocouple sering digunakan dalam aplikasi pengukuran suhu atau sebagai generator daya pada perangkat berukuran kecil.

7. Piezoelektrik:

Materi piezoelektrik menghasilkan arus listrik searah ketika dikenakan tekanan atau getaran mekanis. Penerapan umumnya termasuk dalam sensor atau penghasil daya mikro yang memanfaatkan getaran atau tekanan sekitarnya untuk menghasilkan listrik.

Pemahaman yang mendalam tentang berbagai sumber arus listrik searah sangat penting untuk mendukung pengembangan teknologi energi terbarukan, efisiensi energi, dan aplikasi elektronik modern. Keberagaman sumber-sumber ini memberikan fleksibilitas dalam memenuhi kebutuhan energi yang semakin kompleks di berbagai sektor kehidupan.

Perbedaan Arus Listrik Searah dan Arus Bolak Balik

Arus listrik searah (DC) dan arus listrik bolak-balik (AC) adalah dua jenis arus listrik yang memiliki perbedaan mendasar dalam hal arah aliran dan karakteristik gelombangnya. Berikut adalah perbedaan antara arus listrik searah dan arus listrik bolak-balik:

1. Arah Aliran:

  • Arus Listrik Searah (DC): Arus searah mengalir dalam satu arah yang tetap sepanjang waktu. Muatan listrik bergerak dari kutub positif ke kutub negatif.
  • Arus Listrik Bolak-Balik (AC): Arus bolak-balik mengalir bergantian antara dua arah. Muatan listrik berubah arah secara periodik, dari positif ke negatif, dan sebaliknya.

2. Sumber Daya:

  • Arus Listrik Searah (DC): Baterai, sel surya, dan generator searah adalah sumber utama arus searah. Mereka menghasilkan tegangan dan arus listrik yang stabil dalam satu arah.
  • Arus Listrik Bolak-Balik (AC): Pembangkit listrik tenaga listrik, generator bolak-balik, dan transformator umumnya menghasilkan arus bolak-balik.

3. Tegangan:

  • Arus Listrik Searah (DC): Tegangan dalam arus searah cenderung tetap sepanjang waktu, memberikan kestabilan pada perangkat yang menggunakan arus ini.
  • Arus Listrik Bolak-Balik (AC): Tegangan arus bolak-balik berubah secara periodik antara nilai puncak positif dan puncak negatif selama satu siklus gelombang.

4. Pemakaian:

  • Arus Listrik Searah (DC): Digunakan dalam banyak perangkat elektronik konsumen seperti baterai, pengisi daya ponsel, dan lampu LED.
  • Arus Listrik Bolak-Balik (AC): Digunakan dalam sistem tenaga listrik umum, rumah tangga, dan industri karena memungkinkan transmisi jarak jauh dan dapat diubah tegangannya dengan mudah melalui transformator.

5. Karakteristik Gelombang:

  • Arus Listrik Searah (DC): Memiliki gelombang konstan tanpa perubahan arah aliran. Gelombangnya bersifat stabil.
  • Arus Listrik Bolak-Balik (AC): Gelombangnya berbentuk sinusoidal, mengalami perubahan arah secara teratur.

6. Pemeliharaan dan Keselamatan:

  • Arus Listrik Searah (DC): Lebih mudah untuk dipelihara dan dianggap lebih aman untuk perangkat yang membutuhkan daya konstan.
  • Arus Listrik Bolak-Balik (AC): Memiliki risiko lebih tinggi karena perubahan arah arusnya dapat menyebabkan efek elektromagnetik dan kejutan listrik.

Pemahaman perbedaan antara arus listrik searah dan arus listrik bolak-balik penting dalam perancangan dan penggunaan perangkat elektronik serta dalam distribusi daya listrik di berbagai sektor. Keduanya memiliki aplikasi dan keunggulan masing-masing sesuai dengan kebutuhan spesifiknya.

Contoh Soal Latihan Materi Arus Listrik Searah

1. Soal:

Diketahui: Sebuah baterai menghasilkan tegangan (V) sebesar 9 volt dan arus (I) yang mengalir melalui rangkaian adalah 2 ampere. Tentukan resistansi (R).

2. Soal:

Diketahui: Sebuah resistor memiliki resistansi (R) sebesar 6 ohm dan dialiri arus (I) sebesar 3 ampere. Tentukan tegangan (V) pada resistor tersebut.

Rumus: V=I×R

Penyelesaian: V – 3 A×6 Ω=18 VV=3A×6Ω=18V

3. Soal:

Diketahui: Sebuah lampu memiliki resistansi (R) sebesar 10 ohm dan diberi tegangan (V) sebesar 12 volt. Berapa besar arus (I) yang mengalir dalam lampu?

4. Soal:

Diketahui: Sebuah kipas angin membutuhkan daya (P) sebesar 36 watt saat dioperasikan dengan tegangan (V) 12 volt. Berapa besar arus (I) yang mengalir dalam kipas angin tersebut?

5. Soal:

Diketahui: Sebuah rangkaian terdiri dari tiga resistor, masing-masing dengan resistansi 2 ohm, 3 ohm, dan 4 ohm, yang disusun secara paralel. Jika diberikan tegangan 12 volt, berapa besar arus total (I total) dalam rangkaian tersebut?

Dalam pembahasan tentang arus listrik searah, kita telah menjelajahi konsep dasar, sifat, dan aplikasi arus searah dalam berbagai aspek kehidupan sehari-hari. Dari penjelasan mengenai hukum Ohm, sumber arus listrik searah, hingga aplikasi pada rangkaian dan perangkat elektronik, semoga pembahasan ini dapat memberikan pemahaman yang lebih mendalam mengenai fenomena arus listrik searah.

Arus listrik searah memainkan peran penting dalam teknologi modern dan merupakan dasar bagi banyak perangkat elektronik yang kita gunakan. Pemahaman yang baik tentang sifat-sifat arus searah sangat bermanfaat dalam mendesain, memelihara, dan memecahkan masalah dalam berbagai sistem listrik.

Teruslah eksplorasi dan pembelajaran dalam dunia arus listrik, karena dengan pemahaman yang mendalam, kita dapat lebih efektif mengoptimalkan pemanfaatan energi listrik untuk keperluan sehari-hari maupun dalam konteks industri dan teknologi yang terus berkembang. Semoga pengetahuan ini dapat menginspirasi dan memberikan landasan bagi eksplorasi lebih lanjut dalam dunia listrik dan elektronika.
